Schrittmotoren für die FS2       Stepper Motors for the FS2

Zu gebrauchten Motoren geht es hier       For used motors please click here

SECM8 Motor mit 75:1 Getriebe
ABSOLUT SPIELFREI

Nennmoment: 50Nm
Winkelübertragungsfehler:
 -- typisch 1 arcmin
 -- maximal 2 arcmin
Durchmesser: 70mm
Gesamtlänge: 144mm


SECM8 motor with 75:1 gearbox, ZERO BACKLASH

Torque: 50Nm
Transmission error:
 -- typical 1 arcmin
 -- maximum 2 arcmin
Diameter: 70mm
Total length: 144mm

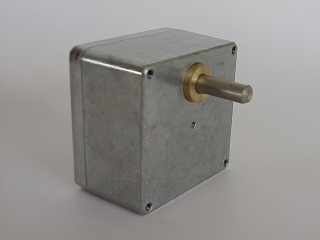

SECM3 Motor mit 10:1 Getriebe
Der SECM3 Motor mit 10:1 Getriebe für Montierungen mit begrenztem Einbauraum:

Strom maximal:  1.33A
Geeignet für Mikroschrittbetrieb: sehr gut
Drehmoment: 1.0 Nm
Abmessungen: 42mm x 42mm x 65.5mm
Durchmesser der Welle: 6.0mm
Länge der Welle: 12mm

Maximale Schwenkgeschwindigkeit wenn das Schneckenrad 200 Zähne hat:
400x bei 12 Volt, 800x bei 30 Volt

The SECM3 motor with 10:1 gearbox for mounts with limited space:

Maximum current:  1.33A
Suitable for microstep mode: very good
Torque: 1.0 Nm
Size: 42mm x 42mm x 65.5mm
Shaft diameter: 6.0 mm
Shaft length: 12mm

Maximum slewing speed if the worm wheel has 200 teeth:
400x at 12 Volts, 800x at 30 Volts

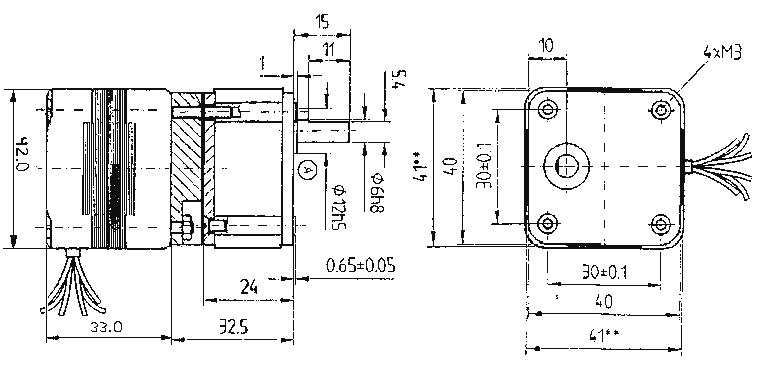

SECM3 Motor
mit 10:1 Getriebe


SECM3 motor
with 10:1 gear



SECM5 Motor mit 16:1 Planetengetriebe
SECM5 Motor mit 16:1 Planetengetriebe:

Strom maximal:  1.7A
Geeignet für Mikroschrittbetrieb: sehr gut
Drehmoment: 5.0 Nm
Abmessungen: 42mm x 42mm x 91mm
Durchmesser der Welle: 106.0mm
Länge der Welle: 24mm
Getriebe-Spiel ca. 1.5°-2°

Maximale Schwenkgeschwindigkeit wenn das Schneckenrad 200 Zähne hat:
150x bei 12 Volt, 300x bei 30 Volt

SECM5 motor with 16:1 planetary gearbox:

Maximum current:  1.7A
Suitable for microstep mode: very good
Torque: 5.0 Nm
Size: 42mm x 42mm x 91mm
Shaft diameter: 10.0 mm
Shaft length: 24mm
Gear clearance about 1.5°-2°

Maximum slewing speed if the worm wheel has 200 teeth:
150x at 12 Volts, 300x at 30 Volts


CNC-gefrästes Alu-Gehäuse für den SECM3 Motor mit 10:1 Getriebe
schwarz eloxiert,
Abmessungen: 86mm x 54mm x 50mm,
alle Ecken und Kanten sind abgerundet,
alle Schrauben aus Edelstahl,
eingebauter Sub-D-Steckverbinder,
passt z.B. sehr gut an die Vixen SP/GP, EQ4/EQ5 Montierungen


CNC machined Aluminium housing for SECM3 motor with 10:1 gear
black anodized,
Size: 86mm x 54mm x 50mm,
all corners and edges are round,
all screws stainless steel,
built-in Sub-D-connector,
fits perfectly to the Vixen SP/GP, EQ4/EQ5 mounts for example

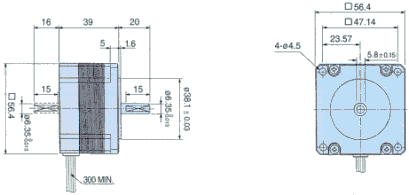

SECM4 Motor

Strom maximal:  2.8A (1.8A mit FS2)
Geeignet für Mikroschrittbetrieb: sehr gut
Drehmoment an der FS2: 0.33 Nm
Maximum current:  2.8A (1.8A with FS2)
Suitable for microstep mode: very good
Torque with FS2: 0.33 Nm

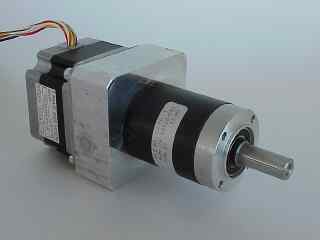

SECM4 Motor mit einstufigem Planetengetriebe,
Untersetzung 3:1, 5:1 oder 8:1
Drehmoment an der FS2:   0.97Nm, 1.62Nm oder 2.6Nm
Geeignet für Mikroschrittbetrieb: sehr gut
Zulässige Belastung der Welle: radial 200N, axial 200N

SECM4 Motor with one stage planetary gear 3:1, 5:1 or 8:1
Torque with FS2:   0.97Nm, 1.62Nm or 2.6Nm
Suitable for microstep mode: very good
Maximum shaft load: radial 200N, axial 200N
Gearbox Made in Germany

SECM4 Motor mit zweistufigem Planetengetriebe,
Untersetzung 12:1, 16:1, 25:1 oder 40:1
Drehmoment an der FS2:   3.9Nm, 5.1Nm, 8.2Nm oder 12.8Nm
Geeignet für Mikroschrittbetrieb: sehr gut
Zulässige Belastung der Welle: radial 200N, axial 200N

SECM4 Motor with two stage planetary gear,
Ratio 12:1, 16:1, 25:1 or  40:1
Torque with FS2:   3.9Nm, 5.1Nm, 8.2Nm or 12.8Nm
Suitable for microstep mode: very good
Maximum shaft load: radial 200N, axial 200N
Gearbox Made in Germany

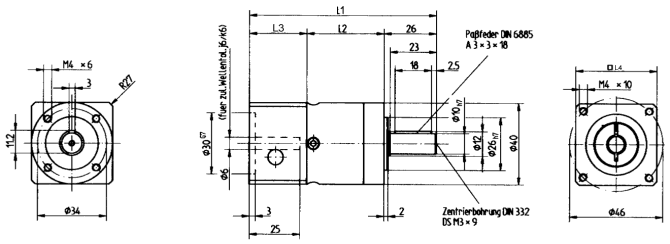

Planetengetriebe für SECM Motor

Planetary gear for SECM motor

einstufig
one-stage
zweistufig
two-stage
L1 93.5mm 106.5mm
L2 39.0mm 52.0mm
L3 24.5mm 24.5mm
L4 60.0mm 60.0mm

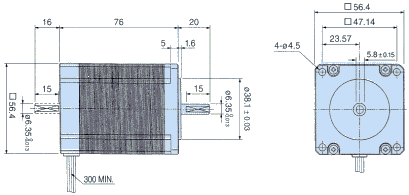

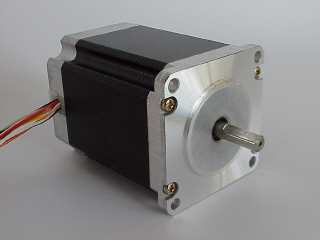

SECM8 Motor

Strom maximal:  2.8A (1.8A mit FS2)
Geeignet für Mikroschrittbetrieb: sehr gut
Drehmoment an der FS2: 1.12 Nm
Der Motor kann mit Planetengetrieben 3:1, 5:1, 8:1, 12:1 oder 16:1 kombiniert werden.
Maximum current:  2.8A (1.8A with FS2)
Suitable for microstep mode: very good
Torque with FS2: 1.12 Nm
The motor can be combined with 3:1, 5:1, 8:1, 12:1 or 16:1 planetary gears.

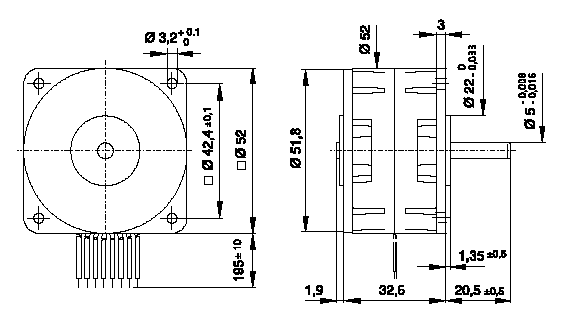

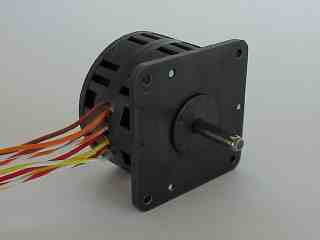

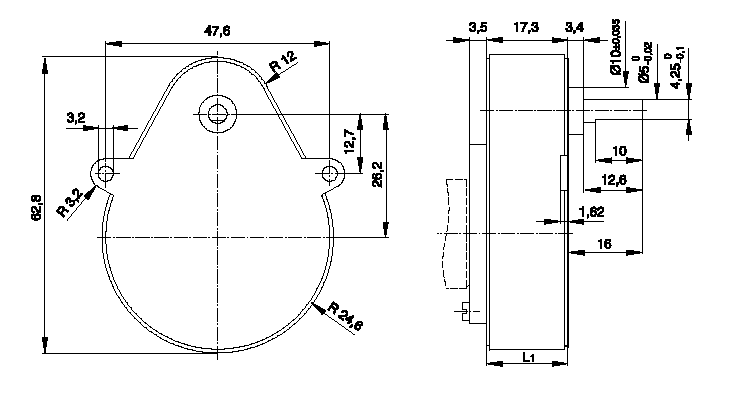

ESCAP Scheibenmagnet-Schrittmotor P530
ESCAP Disc Magnet Stepper Motor P530

Strom maximal:  2.0A (1.8A mit FS2)
Geeignet für Mikroschrittbetrieb: sehr gut
Drehmoment an der FS2: 0.15 Nm

Maximum current:  2.0A (1.8A with FS2)
Suitable for microstep mode: very good
Torque with FS2: 0.15 Nm

Gebrauchte P530 Motore siehe weiter unten !

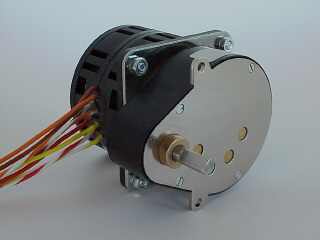

ESCAP Scheibenmagnet-Schrittmotor P530
mit Getriebe 12:1, 24:1 oder 48:1

Drehmoment an der FS2:   1.28Nm, 2.0Nm oder 2.0Nm, sehr gut geeignet für Mikroschrittbetrieb
Maximale radiale Belastung der Abtriebswelle: 60N
Dieser Motor wird auch für die ASTRO ELECTRONIC Motor-Sets verwendet:
Motor Set für Vixen SP(-DX), NP, GP(-DX) und Bresser EQ4 Montierungen
Motor Set für Losmandy G-8 und G-11 Montierungen
Motor Set für Takahashi NJP Montierung

ESCAP Disc Magnet Stepper Motor P530
with gearbox 12:1, 24:1 or 48:1

Torque with FS2:   1.28Nm, 2.0Nm or 2.0Nm, very good for microstep mode.
Maximum radial load at the output shaft: 60N
This motor is used for the ASTRO ELECTRONIC motor kits too:
Motor kit for Vixen SP(-DX), NP, GP(-DX) and Bresser EQ4 mounts
Motor kit for Losmandy G-8 and G-11 mounts
Motor kit for Takahashi NJP mount

Das 12:1 Getriebe ist 3-stufig: 24/36 x 18/48 x 20/60 = 1/12. Das 24:1 Getriebe ist 4-stufig, das 48:1 Getriebe ist 5-stufig.
The 12:1 gear has 3 stages: 24/36 x 18/48 x 20/60 = 1/12. The 24:1 gear has 4 stages, the 48:1 gear has 5 stages.


CNC-gefrästes Alu-Gehäuse für den ESCAP P530 Motor mit 12:1, 24:1 oder 48:1 Getriebe
wahlweise schwarz oder naturfarben eloxiert,
Abmessungen: 79mm x 62mm x 67mm,
alle Ecken und Kanten sind abgerundet,
alle Schrauben aus Edelstahl,
Sub-D-Steckverbinder,
passt z.B. sehr gut an die Losmandy G11 Montierung


CNC machined Aluminium housing for ESCAP P530 motor with 12:1, 24:1 or 48:1 gearbox
you can choose between black or clear anodized,
Size: 79mm x 62mm x 67mm,
all corners and edges are round,
all screws stainless steel,
Sub-D-connector,
fits perfectly to the Losmandy G11 mount for example




Wellenkupplungen Typ Oldham
-- Aussen-Durchmesser: 12.7 mm
-- Gesamtlänge: 15.9 mm
-- Material: Messing
-- Kann Winkelfehler und Achsversatz ausgleichen
-- Verfügbare Wellendurchmesser:
3.0mm, 4.0mm, 5.0mm, 6.0mm, 1/8" (3.175mm), 3/16" (4.763mm), 1/4" (6.35mm), oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Shaft couplings (Oldham Style)
-- Outside Diameter: 12.7 mm = 1/2"
-- Total Length: 15.9 mm
-- Material: Brass
-- Suitable for angle deflections and radial shaft deflections
-- Available for different shaft diameters:
3.0mm, 4.0mm, 5.0mm, 6.0mm, 1/8" (3.175mm), 3/16" (4.763mm), 1/4" (6.35mm), or without bore
-- Other bore diameter are possible, please ask


Wellenkupplungen Typ Oldham
-- Aussen-Durchmesser: 19.1 mm
-- Gesamtlänge: 22.0 mm
-- Material: Messing
-- Kann Winkelfehler und Achsversatz ausgleichen
-- Verfügbare Wellendurchmesser:
4.0mm, 5.0mm, 6.0mm, 8.0mm, 3/16" (4.763mm), 1/4" (6.35mm), oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Shaft couplings (Oldham Style)
-- Outside Diameter: 19.1 mm = 3/4"
-- Total Length: 22.0 mm
-- Material: Brass
-- Suitable for angle deflections and radial shaft deflections
-- Available for different shaft diameters:
4.0mm, 5.0mm, 6.0mm, 8.0mm, 3/16" (4.763mm), 1/4" (6.35mm), or without bore
-- Other bore diameter are possible, please ask

Wellenkupplungen Typ Oldham
-- Aussen-Durchmesser: 25.4 mm
-- Gesamtlänge: 28.4 mm
-- Material: Aluminium eloxiert
-- Kann Winkelfehler und Achsversatz ausgleichen
-- Verfügbare Wellendurchmesser:
5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm, 1/4" (6.35mm), 3/8" (9.525mm), 1/2" (12.7mm) oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Shaft couplings (Oldham Style)
-- Outside Diameter: 25.4 mm = 1"
-- Total Length: 28.4 mm
-- Material: Anodized Aluminium
-- Suitable for angle deflections and radial shaft deflections
-- Available for different shaft diameters:
5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm, 1/4" (6.35mm), 3/8" (9.525mm), 1/2" (12.7mm) or without bore
-- Other bore diameter are possible, please ask

Metallbalg-Wellenkupplungen
-- Maximaler Aussen-Durchmesser: 34 mm
-- Gesamtlänge: 40 mm
-- Absolut Spielfrei
-- Material: Aluminium / Edelstahl
-- Maximale Wellenverlagerungen:
-- Winkel +- 2.5°
-- Radial +- 0.1 mm
-- Axial +- 0.6 mm
-- Maximales Drehmoment: 7.5 Nm
-- Verfügbare Wellendurchmesser:
8.0mm, 10.0mm, 12.0mm, 14.0mm, 16.0mm

Bellows Couplings
-- Maximum Outside Diameter: 34 mm
-- Total Length: 40 mm
-- Zero backlash
-- Material: Aluminium
-- Maximum Deflections:
-- Angle +- 2.5°
-- Radial +- 0.1 mm
-- Axial +- 0.6 mm
-- Maximum Torque: 7.5 Nm
-- Available for different shaft diameters:
8.0mm, 10.0mm, 12.0mm, 14.0mm, 16.0mm

Wellenkupplung mit Polymer-Element
-- Aussen-Durchmesser: 20 mm
-- Gesamtlänge: 30 mm
-- Material: Aluminium
-- Kann nur Winkelfehler ausgleichen, aber keinen Wellenversatz
-- Wahlweise mit Klemmschraube (links) oder mit Klemmnabe(rechts)
-- Auf Wunsch auch mit Nut für Passfeder
-- Verfügbare Wellendurchmesser:
5.0mm, 6.0mm, 1/4" (6.35mm), 8.0mm, 10.0mm, oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Polymer Couplings
-- Outside Diameter: 20 mm
-- Total Length: 30 mm
-- Zero backlash
-- Material: Anodized Aluminium / Stainless Steel
-- Is only suitable for angle deflections, not for radial shaft deflections
-- Is available with setting screw (left) or with clamp hub (right)
-- Is available with or without groove for key
-- Available for different shaft diameters:
5.0mm, 6.0mm, 1/4" (6.35mm), 8.0mm, 10.0mm, or without bore
-- Other bore diameter are possible, please ask

Wellenkupplung mit Polymer-Element
-- Aussen-Durchmesser: 30 mm
-- Gesamtlänge: 35 mm
-- Material: Aluminium
-- Kann nur Winkelfehler ausgleichen, aber keinen Wellenversatz
-- Wahlweise mit Klemmschraube oder mit Klemmnabe (siehe Foto)
-- Auf Wunsch auch mit Nut für Passfeder (siehe Bild)
-- Verfügbare Wellendurchmesser:
10.0mm, 12.0mm, oder ungebohrt
-- Sonderanfertigungen für andere Wellendurchmesser sind möglich

Polymer Couplings
-- Outside Diameter: 30 mm
-- Total Length: 35 mm
-- Zero backlash
-- Material: Anodized Aluminium / Stainless Steel
-- Is only suitable for angle deflections, not for radial shaft deflections
-- Is available with setting screw or with clamp hub (as shown)
-- Is available with or without groove for key (as shown)
-- Available for different shaft diameters:
10.0mm, 12.0mm, or without bore
-- Other bore diameter are possible, please ask


Reduzierhülsen
Länge 12mm oder 19mm
Bore reducers
Length: 12mm oder 19mm

Durchmesser aussen
outside diameter
Durchmesser innen
inside diameter
Länge
Length
Material
Material
6mm  +0.013mm -0.025mm 5mm +0.025mm -0mm 12mm Aluminium
8mm  +0.013mm -0.025mm 5mm +0.025mm -0mm 12mm Aluminium
8mm  +0.013mm -0.025mm 6mm +0.025mm -0mm 12mm Aluminium
8mm  +0.013mm -0.025mm 6mm +0.025mm -0mm 19mm Aluminium
10mm  +0.013mm -0.025mm 5mm +0.025mm -0mm 12mm Aluminium
1/4"  +0.0005" -0.001" 5mm +0.025mm -0mm 12mm Aluminium
3/8"  +0.0005" -0.001" 5mm +0.025mm -0mm 12mm Aluminium
1/4"  +0.0005" -0.001" 6mm +0.025mm -0mm 12mm Messing
Brass

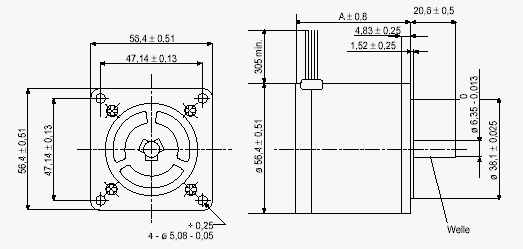

Sanyo Denki Schrittmotor 103-770-1640
Sanyo Denki Stepper Motor 103-770-1640

A = 50.8 mm




Strom maximal:  1.41A
Geeignet für Mikroschrittbetrieb: gut
Drehmoment an der FS2: 0.62 Nm

Maximum current:  1.41A
Suitable for microstep mode: good
Torque with FS2: 0.62 Nm


Stirnrad-Getriebe 5:1 oder 12.5:1 oder 25:1
Kann mit den Motoren ESCAP PH632, Sanyo Denki 103-770-1640, SECM4, SECM8 und "No-Name" kombiniert werden
Drehmoment an der Ausgangswelle: max. 4.0 Nm
Durchmesser der Ausgangswelle: 8mm
Radiale Belastbarkeit der Ausgangswelle: 25 N
Axiale Belastbarkeit der Ausgangswelle: 20 N
Getriebespiel an der Abtriebswelle: ca. 1° -  2°

Spur Gear 5:1 or 12.5:1 or 25:1
Can be combined with ESCAP PH632, Sanyo Denki 103-770-1640, SECM4, SECM8 and "No-Name" motors
Maximum output torque: 4.0 Nm
Output shaft diameter: 8mm
Maximum radial load on output shaft: 25 N
Maximum axial load on output shaft: 20 N
Clearance at output shaft: about 1° - 2°



Technische Daten der Schrittmotore:    Technical Data of the Stepper Motors:
Schrittmotor Wicklungs- Widerstand Maximaler Wicklungs-Strom Vollschritte pro Motor- Umdrehung Für Mikroschritt- Betrieb geeignet? Abmessungen Motorflansch Gesamtlänge von Motor und Getriebe (ohne Welle) Durchmesser und Länge der Welle maximales Drehmoment an der FS2 Getriebe -Spiel ist garantiert kleiner als: Maximale Schwenkgeschwindigkeit wenn das Schneckenrad 200 Zähne hat, bei 12 Volt / bei 30 Volt Betriebsspannung:
Stepper Motor Coil resistance Maximum coil current Full steps per motor revolution Suitable for microstep mode? Size of flange Total length of motor and gear (without shaft) Diameter and length of shaft Maximum torque with FS2 Gear clearance is guaranteed smaller than: Maximum slewing speed if the worm wheel has 200 teeth, supply Voltage 12 Volts / 30 Volts:
SECM3 Motor mit Getriebe
10:1
4.2 Ohm 1.33A 200 sehr gut
very good
42mm x 42mm 65.5mm 6.00mm x 12mm 1.00Nm 120' 400x / 800x
SECM5 Motor mit Getriebe
16:1
3.3 Ohm 1.70A 200 sehr gut
very good
42mm x 42mm 91mm 10.00mm x 24mm 5.00Nm ca. 90'...120'
about 90'...120'
150x / 300x
SECM4 Motor ohne Geriebe 0.7 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
57mm x 57mm 39mm 6.35mm x 19mm 0.33Nm - -
SECM4 Motor mit Getriebe
3:1
5:1
8:1
0.7 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
60mm x 60mm 102mm 10mm x 23mm 0.97Nm
1.62Nm
2.6Nm
30'
30'
30'
1250x / 2500x
 750x / 1500x
 500x / 1000x
SECM4 Motor mit Getriebe
12:1
16:1
25:1
40:1
0.7 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
60mm x 60mm 115mm 10mm x 23mm 3.9Nm
5.1Nm
8.2Nm
12.8Nm
35'
35'
35'
35'
330x / 660x
250x / 500x
160x / 320x
120x / 240x
SECM8 Motor ohne Geriebe 1.2 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
60mm x 60mm 76mm 6.35mm x 19mm 1.12Nm - -
SECM8 Motor mit Getriebe
3:1
5:1
8:1
1.2 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
60mm x 60mm 139mm 10mm x 23mm 3.3Nm
5.5Nm
5.0Nm
30'
30'
30'
500x / 1000x
300x / 600x
200x / 400x
SECM8 Motor mit Getriebe
12:1
16:1
1.2 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
60mm x 60mm 152mm 10mm x 23mm 13.4Nm
17.8Nm
35'
35'
130x / 260x
100x / 200x
SECM8 Motor mit Getriebe
75:1
1.2 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
60mm x 60mm
Durchmesser:
Diameter: 70mm
144mm --- 50.0Nm 0' 20x / 40x
ESCAP P530 ohne Getriebe 2.2 Ohm 2.0 A
(1.8 A mit FS2)
(1.8 A with FS2)
100 sehr gut
very good
52mm x 52mm 35mm 5mm x 19mm 0.15Nm - -
ESCAP P530 mit Getriebe
12:1
24:1
48:1
2.2 Ohm 2.0 A
(1.8 A mit FS2)
(1.8 A with FS2)
100 sehr gut
very good
54mm x 64mm 59mm 5mm x 13mm 1.28Nm
2.00Nm
2.00Nm
150'
150'
150'
450x / 900x
225x / 450x
110x / 225x
ESCAP PH632 ohne Geriebe 1.1 Ohm 2.8 A
(1.8 A mit FS2)
(1.8 A with FS2)
200 sehr gut
very good
57mm x 57mm 39mm 6.35mm x 21mm 0.16Nm - -
Sanyo Denki
103-770-1640
2.6 Ohm 1.41 A 200 gut
good
56.4mm x 56.4mm 51mm 6.35mm x 21mm 0.62Nm - -
Sanyo Denki
103-770-1640
mit Getriebe
12.5:1
2.6 Ohm 1.41 A 200 gut
good
66mm x 66mm 92mm 8.0mm x 22mm 4Nm ? 100x / 200x
Stirnrad-
Getriebe
Spur Gear
5:1
12.5:1
25:1
- - - - 66mm x 66mm 41mm 8.0mm x 22mm 4Nm
4Nm
4Nm
ca. 1°-2° -

Units conversion:
Length:  1" (inch) = 25.4 mm  (Millimeters)      1mm (Millimeter) = 0.03937" (inch)
Torque:  1 Nm (Newton Meter) = 141.61 oz-in (ounce inches)     1 Nm (Newton Meter) = 8.8508 lb-in (pound inches)


Die Preise finden Sie in der PreislisteYou find the prices in the price list.
